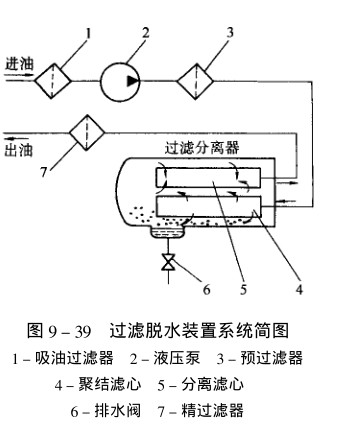

圖9—39過濾脫水裝配體系簡圖

　　美國俄克拉荷馬州立大學費奇(E.C.Fitch)教授在分析研究液壓元件污染壽命與備因素之間關系的基礎上提出了污染控制平衡圖.形象地描述了污染控制平衡關系及備因素對元件壽命的影響，如圖9—40所示。污染控制平衡是通過兩臺天平來實現的.天平的砝碼就是與污染控制各個因素有關的參數。平衡圖中左邊的天平反映體系的過濾特征，即體系油液污染度與過濾器精度、流量和污染侵八率之間的關系。右邊的天平概括了液壓元件污染磨損理論和污染耐受度的基本內容，反映了元件抗磨性、油液抗磨性、污染物磨損性，以及工作條件(工作壓力、溫度和轉速)等因素對元件污染耐受度和污染壽命的影響。
